通常来讲，一幅较为完整的产品效果图根据需要可以包含以下内容：产品名称、三视图（正视图、侧视图、俯视图）、设计细节、结构特征、使用方法、使用场景、人机关系、灵感来源、文字说明等等，下面康石石一一讲解。
1.产品的三视图
图片来源：https://www.pinterest.com/pin/442408363379551419/
一般情况下，为了全方位的展示出产品形体特征，建议大家可以在主体产品周围绘制出产品的正视图、侧视图、俯视图等等，必要时也可以标出产品长、宽、高的比例关系。
图片来源：https://www.pinterest.com/pin/431430839294766189/
图片来源：https://www.pinterest.com/pin/ 469781804863807008/
2.设计细节的放大图
图片来源：https://www.pinterest.com/pin/491736853052362490/
我们绘制产品效果图就是为了更好地表达设计想法，所以大家要学会如何在效果图中把我们的idea凸显出来。一般我们采用的方法是将设计细节放大，这里有两种标注的方式，一种是用箭头做指示，另一种是用圆圈圈住产品的局部细节，或是产品中某个特殊结构、材质等。
图片来源：https://www.pinterest.com/pin/429671620685613854/
图片来源：https://www.pinterest.com/pin/158118636898568755/
图片来源：https://www.pinterest.com/pin/ 414542340692650654/
3.产品结构的说明图
图片来源：https://www.pinterest.com/pin/329325791480750350/
通常设计师在与工程技术人员交流产品的结构和功能时需要用到一些说明图，它是用来展示产品信息的重要手段，因此设计师有时需要绘制一些爆炸图、剖视图等特殊效果图。
爆炸图主要用来揭示内部零件与外壳各部分之间的关系，通常可以作为工程与结构设计的参考，用来探讨装配时可能遇到的各种潜在问题。绘制爆炸图时最好选择俯视视角和较微弱的透视关系，这样有利于设计师把握和展示更多的产品信息。
图片来源：https://www.pinterest.com/pin/489907265690962573/
剖视图可以展示出物体的内部结构和某些被遮挡住的产品信息，让我们更容易理解产品内部结构的层次关系，有效地帮助设计师与那些不善阅读效果图的客户进行沟通和交流。
图片来源：https://www.pinterest.com/pin/ 294563631855769003/
4.使用和操作方法的流程图
流程图是运用一系列连续的图画描绘一个流程，目的在于展示出产品的使用方法和操作过程。流程图中描绘的操作步骤应符合人的行为逻辑，并且容易阅读和理解，必要时可以用带有方向的箭头表示出操作顺序。
图片来源：https://www.pinterest.com/pin/ 557531628845773885/
图片来源：https://www.pinterest.com/pin/ 309833649335415962/
5.文字说明
图片来源：https://www.pinterest.com/pin/ 408349891200038827/
文字说明主要是针对效果图中图像很难表达清楚的地方进行解释说明。通常会用在对产品的功能、结构、材质、使用方法等方面的解释说明。表现方法多样，主要目的就是能够让人容易阅读和理解。
图片来源：https://www.pinterest.com/pin/ 484207397411710675/
图片来源：https://www.pinterest.com/pin/ 561683384754059607/
以上就是工业产品设计中常用的各类效果图，同学们在学习时要注意不要太过醉心于好看的图面表达，更要注重效果图表达的合理性与逻辑性，正确的运用不同的表现方法展示我们的设计才是手绘表现最根本的目的。
以上望有帮助，欢迎交流
———————————————————
欢迎关注我的个人官方微信（kang-shishi）
如有艺术留学、院校、专业、作品集方面的问题，可私信康石石咨询
本回答将通过案例绘制演示、基础形体绘制思路、多案例视频教学推荐几部分进行分享
#草图

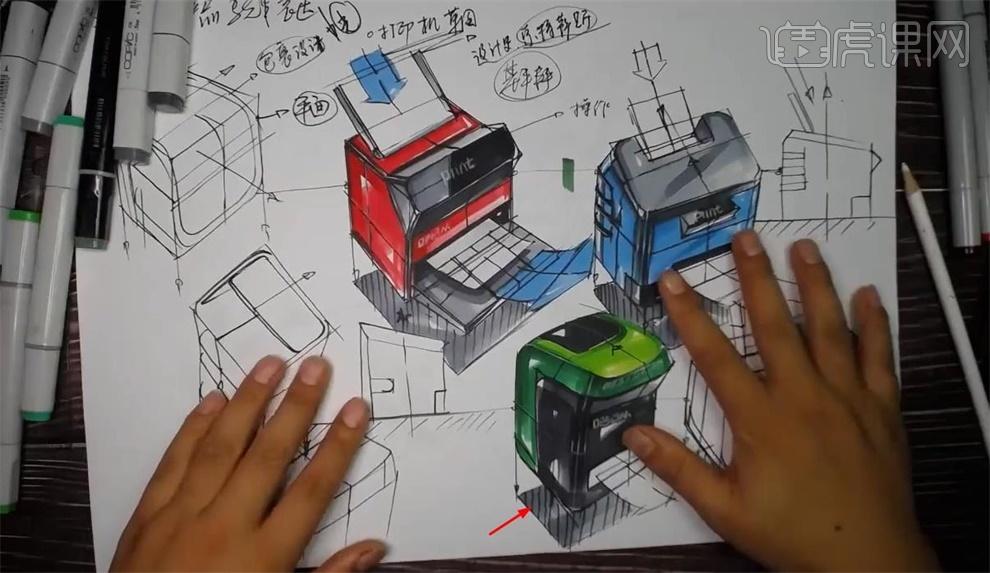

1、本节课我们开始讲解【‘立方体类’产品马克笔的表达】，首先绘制一个【立方体】，然后做一个【斜面的切分】。
2、然后进行【导角】，导角的目的是为了让草图更加真实，最后出来的效果更好。
3、接下来在【右侧面】，绘制‘出纸口’的位置，并且【绘制出托盘的结构】。
4、然后，【丰富托盘的细节】，例如添加‘可以掀开的把手’，添加这些细节，最后出来的效果也趋向于真实。
5、接下来，在【顶面】绘制放纸口和托盘的形状，并且添加【引导的指示箭头】。
6、【第二个打印机】：首先绘制一个【顶部是一个圆角矩形的柱体】，并且【绘制出斜面】，效果如图。
7、接下来可以【添加分割】，为了丰富细节可以【添加按钮和操作屏幕】，具体效果如图。
8、然后添加【出纸口和近纸口】，为了表达更加直观，需要添加【引导的箭头】。
9、【第三个打印机】：首先绘制一个【上下粗，中间细的柱体】，具体的效果如图。
10、同样的原理绘制【基本的出纸口/进纸口】，然后可以添加类似‘把手（方便移动的孔）’，更加逼真。
11、【第四个打印机】：产品绘制草图时，心中要有基本的概念，有了一定的积累之后，草图这个难题就会‘迎刃而解’。
12、每个产品的特征都是非常明显的，同样的绘制【出纸口，进纸口】，添加【引导的箭头】，效果如图。
13、然后绘制各个‘打印机’的【一点透视图】，有能力的可以继续尝试的绘制几种草图。
14、打印机的结构其实并不复杂，主要是由一些【平面构成】，上色时我们将其拆分为单独的平面理解（上色）即可。
15、然后可以适当的添加【投影】，让视觉上更加丰富饱满，效果如图。
16.草图效果
#上色

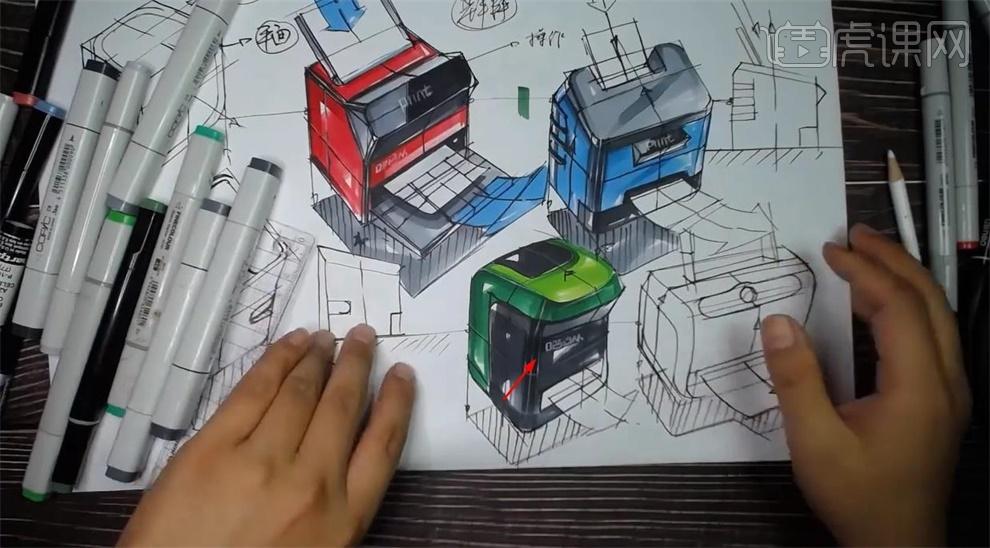

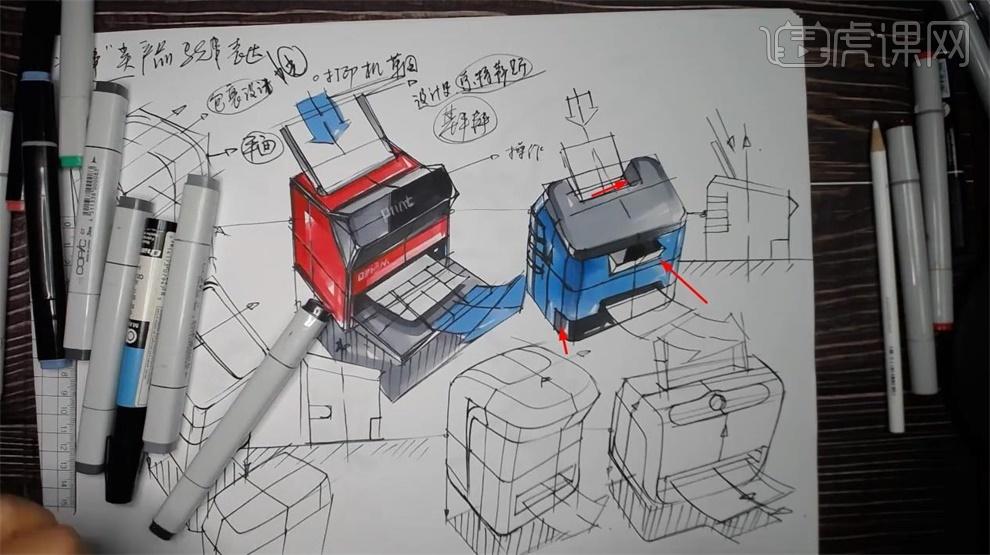

1.给第一个图形补充结构线，这是典型的包裹设计形式，这在产品中用的非常多，给中间的图形上色，使用红色的笔沿着结构线上色，快速的铺色。
2.给右侧的结构上色，下方要画的稍轻，给棱的位置使用深色的笔勾画，加深上部结构线的位置，设定光源在左上角，是平行光。
3.给上方的结构上色，快速的铺色，侧面上的稍浅，下方是暗部，使用深色的笔上色，屏幕部分左侧浅，右侧深，给棱进行润色加深。
4.上方的侧面是灰面，浅色的笔上色，下方出纸的位置上方是灰面，浅色笔上色，深色的笔加深棱，里面的凹糟用深色的笔上色，画出投影部分。
5.处理局部的细节，里面的部分沿着结构线画投影，里面用浅色的笔简单的画下，等马克笔干掉之后，给屏幕部分进行加深，用高光笔加字母。
6.使用高光笔配合尺子加高光，每个棱上都加上高光，再加深下局部投影，红色笔给边缘部分再进行润色，棱的部分进行加深。
7.箭头部分使用蓝色进行上色，里面凹糟的部分进行加深，棱的部分再进行加深，给投影进行上色，这个结构整个表达完成。
8.画右侧的结构，浅色的笔上色上表面，当面不规则的时候，上色要非常小心，下方要用深色的笔上色，侧面用浅色笔上色。
9.用蓝色笔给右侧进行上色，沿着结构线勾画，再给左侧的面上色，棱上面进行留白，转角处要画下，给边缘进行加深。
10.下方部分要用黑色笔铺色，左侧的细节部分要用浅色的笔上色，右侧的屏幕也要用浅色笔上色，给棱进行加深，上方的凹部分加深，屏幕右侧加深。
11.使用深色笔给边缘润色，使用高光笔配合尺子加高光，给棱部分加两到三处高光，再加深边缘，有棱的部分都加上高光。
12.给左侧的凹槽部分进行加深，使用高光笔加高光，给边缘细节部分进行加深，深色笔补充边缘线，画出投影，高光笔给屏幕加上字母。
13.给投影进行上色，再用深色的笔给上方的中间加深，让视觉更加饱满，再给左侧的棱角加深。
14.给下方的图形上色，绿色笔给主体部分上色，转角部分留白，右侧要进行加深，上表面用浅一号的笔上色，沿着结构线快速的上色。
15.给左侧的边缘部分进行加深，给里面凹槽的部分用深色笔上色，留白转角部分，上方的高光不要留太大，再用深色笔进行上色。
16.给棱部分用深色的笔上色，上方的棱也用深色笔上色，给边缘部分进行上色，上方用深色的笔上色，要进行留白。
17.使用高光笔配合尺子加高光，结构线也加上高光，上方也补一道高光，棱加高光，高光笔加上字母，转折的位置进行加深。
18.给投影进行上色，高光笔在上方加字母，这就是平面类的上色，只要将光影分清楚，上色就会很简单。
1.马克笔的平面平行直线排线练习。
2.【马克笔的平面平行直线排线练习】的主要目的是【训练大家对马克笔掌控的熟练度】，运笔的时候，笔头要跟纸面的夹角在【60到80度之间】，涂色密度要合适。
3.前期的练习，我们需要去练排线，让整个笔头时刻的时刻压着这个线，画的时候要放松，不要特别用力。
还没有到头的时候就把笔给抬起来，顺势把它画拉到头，就能够很好的跟这个边进行贴合。
在练习的时候还有一个要点【这里面的线一定要非常的直】。
4.在练习的同时不断的增加复杂度，一直练习到【边缘线上要非常的干净，没有一点点锯齿，画的每一笔之间会非常的干净】。
#马克笔手绘-马克笔的平面非平行直线练习
【非平行直线的排线练习】：当一个面复杂的时候，运笔的时候在边缘面会形成很多锯齿，这时候就需要最后使用画笔的侧面进行补齐。
3、当一个形状特别复杂时，可以先勾边，边缘（拐角）的位置不要画出去，看准位置，保证眼到手到。
4、大面积的时候尽量使用【宽笔头的画笔】。
5、以上都是比较简单的形状，现在开始稍微复杂些的形状。
（1）首先还是先勾边，绘制‘安全区域’。
（2）然后再进行平铺填充，注意不要绘制到‘安全区域’外。
主要目的是训练同学们对笔触的控制力
1.本部分讲规则基本体的马克笔填色练习，先画个长方体，画出结构线。
2.画一个扁的长方体，画结构线，再画个长方体，切掉一块，当产品被分割之后，面会增加，这就让光影的表达变得复杂。
3.再画两个长方体，进行切割，画结构线，不管怎么切割，面都是平面，要将基本体画出来，画干净，在立方体上画椭圆和三角形，画X表示不用上色的部分。
4.随着增加的椭圆，立方体的复杂度会慢慢的加大，因为在进行表达的时候，小细节不能画上去，再画个小点的基本体，进行切割，画结构线。
5.在画的时候，可以用不同颜色的笔，也可以用不同色号的，给第一个立方体填色，先勾侧面的边，沿着对角快速的画，留出层次，下方画的稍微轻，角落留白。
6.上表面换C4号的马克笔，浅灰色号，先勾边，沿着对角快速的铺色，再换C5色号的笔给左侧面快速铺色，这样一个立方体的三个面画好。
7.画扁的立方体，上表面使用深灰色号，先勾边，画的时候要非常小心，沿着中间的椭圆勾边，快速的补完边，其他的面使用浅灰色的笔，快速的铺完色。
8.画另一个立方体，使用橙色的笔铺色，先勾边，如果面非常窄，可以将笔倾斜，继续勾边往下画，当笔没有水的时候，可以多画几次，要绕过画X的地方不上色，这也是之前学习过的单面练习。
9.还剩下的面，继续使用橙色笔勾边，沿着对角快速的铺色，补完之后要留白，在铺色的过程中，每一个面都需要留白，画完之后，可以用深色号在边缘润色。
10.使用红色笔画另一个立方体，先勾边，注意画X的三角形不要画进去，在进行表达的时候，要用三支笔才能营造更好的视觉效果，再饱满一点要用到五只笔，当没有更深的红色时，可以使用灰色在边缘润色。
11.使用深灰色笔画立方体，先勾边，没有细节的面可以快速的画，里面有细节的面使用浅灰色，注意沿着画X的椭圆小心的铺色。
12.等填完色的面干了之后，使用深灰色的笔在边缘润色勾边，明暗交界线的位置要加深加粗，让整个的视觉层级更加丰富。
13.一个体至少是三个面，当分割了很多之后，面就会无限的增加，在练习的过程中，每个面都需要上色，上干净。
#马克笔手绘-不规则多面体马克笔上色练习

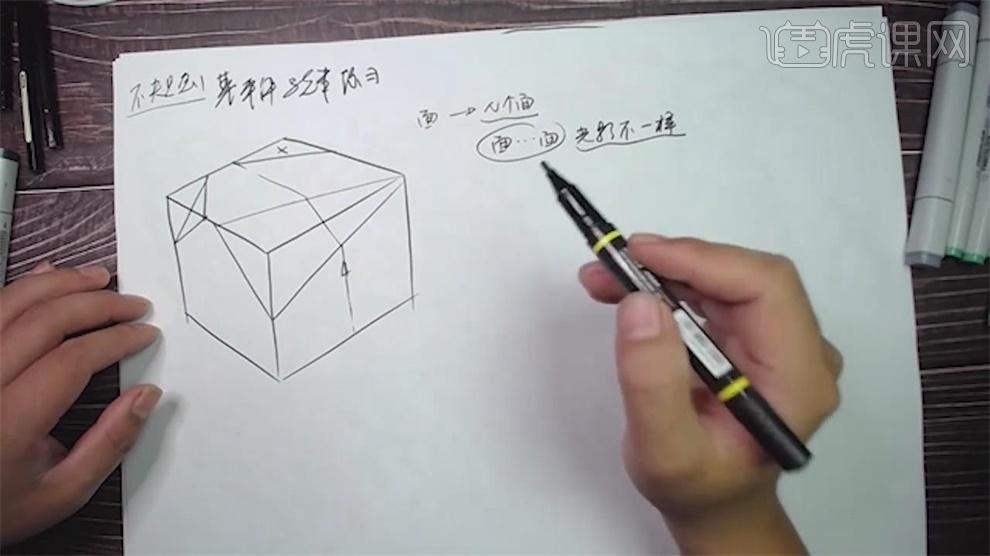

1.本部分讲不规则多面体的马克笔上色练习，先画一个立方体，进行分割，变成不规则的立方体。
2.继续进行分割，画结构线，画X的地方不用上色，当分割了很多之后，可以看到由一个单面变成N个面，面和面之间的光影是不一致的。
3.画另一个立方体，进行分割，变成非常不规则的形态，对前一个立方体进行分割，画第三个立方体，进行分割。
4.继续进行分割，分割的越多产品就越复杂，将结构梳理清楚之后画结构线，结构线不需要画很多，画三角X表示不用上色的位置。
5.再画另一个立方体，做分割，然后加曲线，再进行分割，产品都是由简单到复杂的过程，所以前期造型的推敲要花费很多时间。
6.对第一个立方体进行分割，接下来使用马克笔填色，使用灰色笔，要注意笔头要时刻压着线，上色注意勾边，快速铺色，先不分明暗，快速的进行铺色。
7.上表面使用浅色的笔，先勾边，因为细节变多，画的时候要非常的小心，在右下角位置留白，左侧面使用深色勾画，快速的铺色，底面使用不用颜色的笔。
8.使用绿色的笔对另一个立方体铺色，先勾边，沿着中间的三角将面补全，当面很小的时候，拿笔的时候就要注意，不要画闷，换深点的绿色进行铺色，当小斜切面非常多的时候，上色要非常注意，不要上的很死板。
9.当面很小的时候，要将马克笔斜过来画，继续画其他面，勾边，快速的画完，当没有水的时候，要画的稍微慢点，继续补色，里面的面使用深色的笔勾画，用深色的笔在边缘润色强化细节。
10.填色有曲面的立方体，先勾边，下方画浅留白，另一个曲面填色的时候要注意，留白的位置要一致。
11.能不能将一个图画的干净，由运笔的基本功，结构和光影所决定，当结构弄清晰之后，可以随意的控制明暗对比，想要什么风格都可以。
=====================================================
======================================================
======================================================
